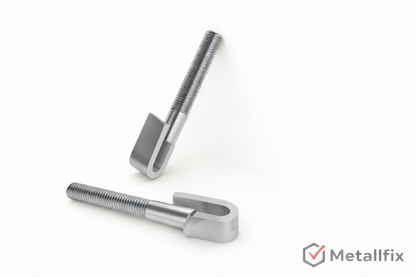

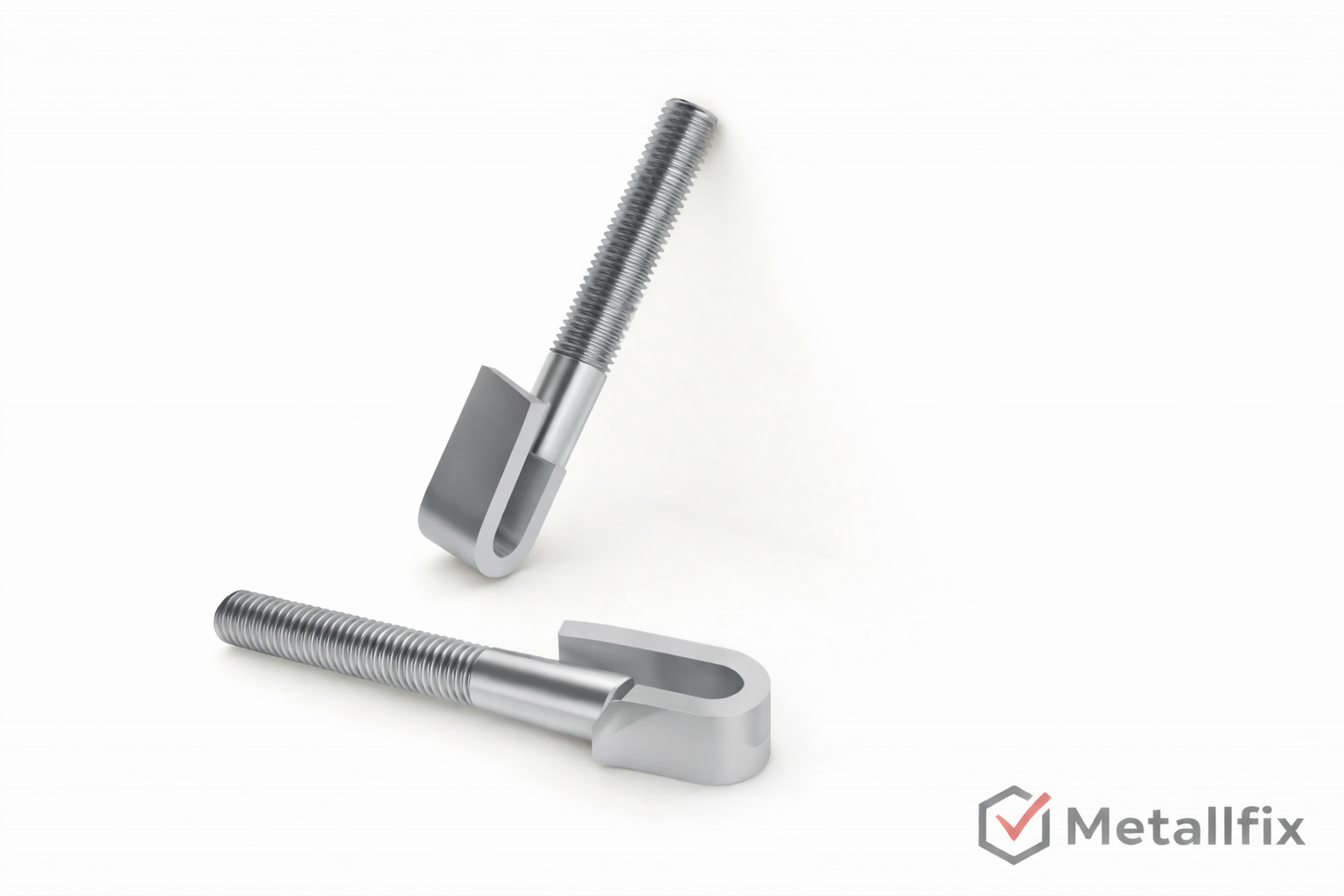

Gitterrostbefestigung – Hakenbolzen J-Haken M8x70, geomet beschichtet

Anwendungsbereich

Der Hakenbolzen J-Haken M8×70 ist ein Einzelelement für Gitterrostbefestigungen an Winkel- und Flänschprofilen. Er hängt sich in die Masche des Gitterrostes ein und klemmt von unten an den Träger – ideal für Situationen, in denen der Rost von oben nicht zugeführt werden kann oder muss. Typische Anwendungen: Rohrbrücken, horizontale Ausleger, vorkragende Plattformen, Kesselgärten.

Technische Details

• Material: Stahl
• Oberflächenschutz: Geomet-Beschichtung (Zinkflockenbeschichtung), korrosionsschutzwirksam nach ISO 9227, äquivalent zu mindestens Klasse C3 nach DIN EN ISO 12944
• Gewindegröße: M8
• Länge: 70 mm
• Typ: J-Haken (einseitig gebogen)
• Kompatibel mit: Passenden Unterteilen und Vierkantmuttern nach DIN 557

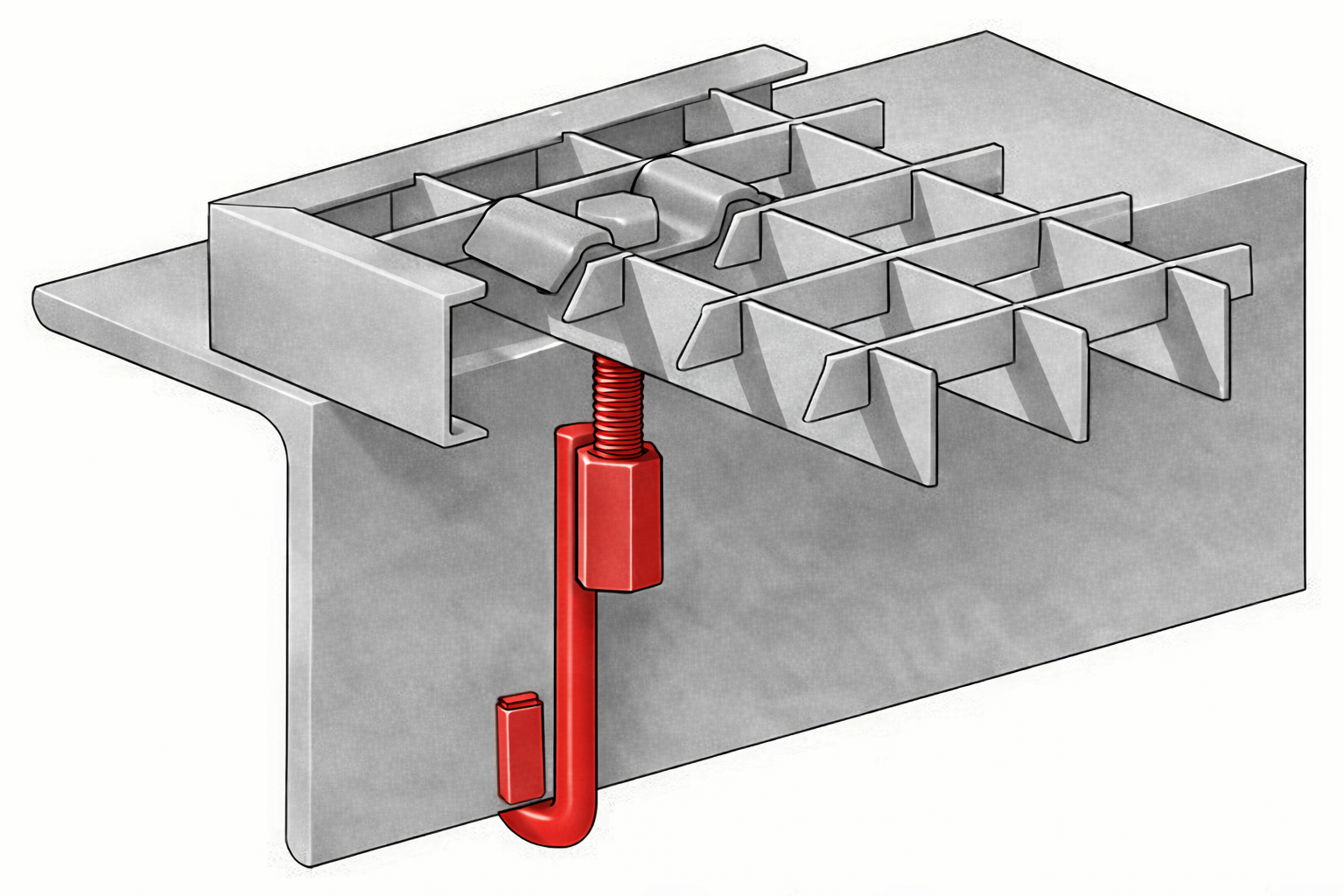

Montageprinzip

Der J-Haken wird von der Seite oder von unten in die Masche des Gitterrostes eingeführt. Der Hakenabschnitt greift um das Trägerprofil (Winkel, Flachstahl oder Profilschenkel). Eine Vierkantmutter oder Gegenmutter sichert den Haken gegen Verdrehen und Ausheben. Die Verbindung ist lösbar und kann ohne Bohrung in der Unterkonstruktion hergestellt werden.

Geeignet für

• Gitterroste mit Maschenteilung 33/34 mm und 41/44 mm
• Winkelprofile und Flänschränder als Auflager
• Füllstabsweite ab 26 mm
• Konstruktionen ohne Bohrzugang von oben
• Pressroste nach DIN 24537

Staffelpreise & Großmengen

Ab 250 Stück profitieren Sie von Staffelpreisen. Der Hakenbolzen wird in Deutschland gefertigt und ist als Einzel- oder Systemkomponente lieferbar. Großbestellung anfragen.
