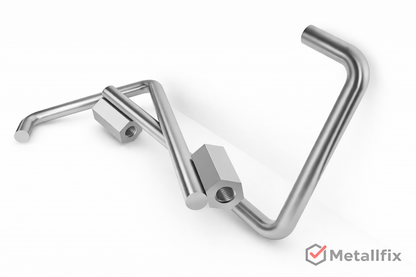

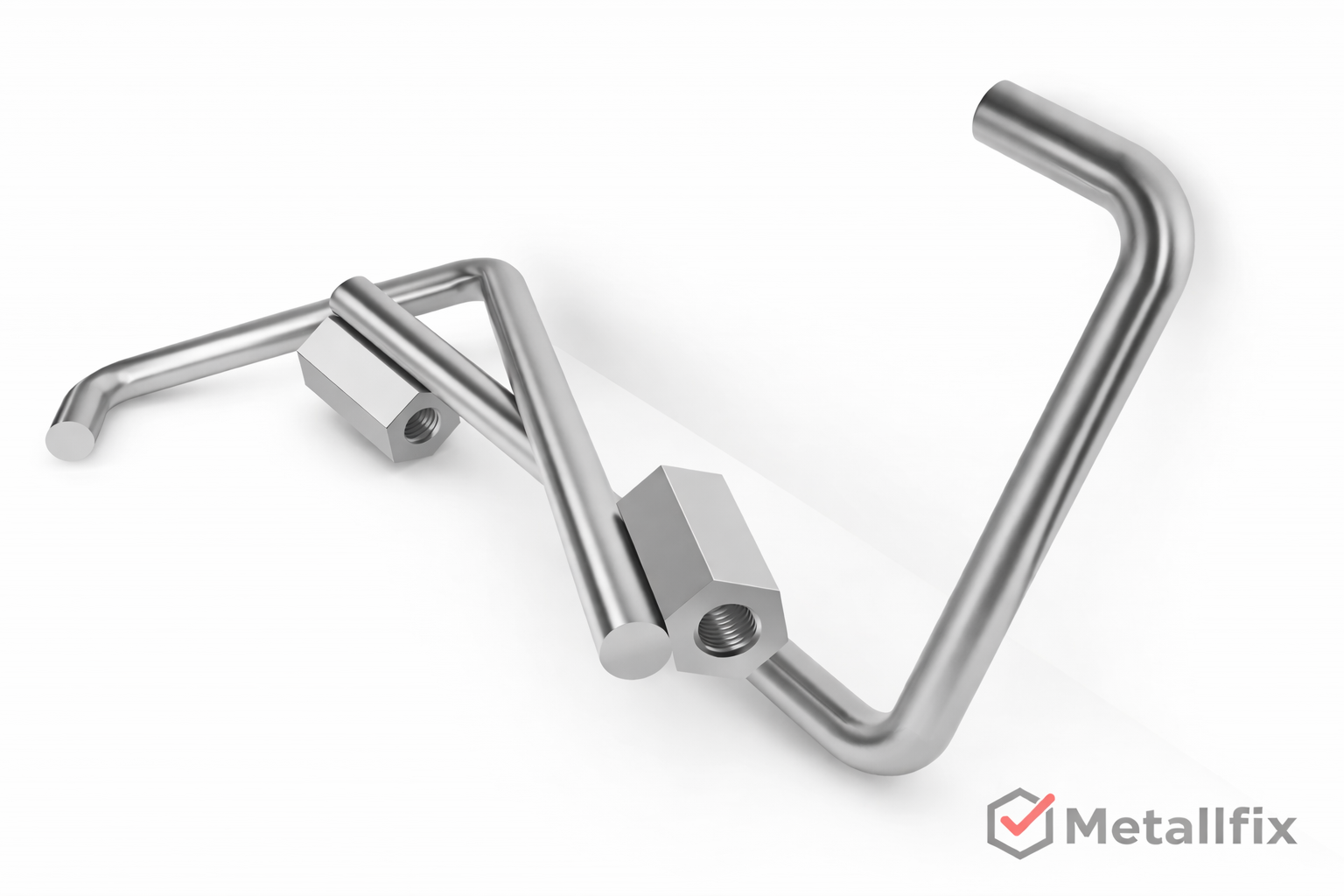

Gitterrostbefestigung – Hakenschraube Typ U 100, M8, feuerverzinkt

1️⃣ Produktbeschreibung

Die Hakenschraube Typ U 100, M8 ist ein präzise gefertigtes Befestigungselement aus feuerverzinktem Stahl und wird als tragendes Verbindungselement in Gitterrostbefestigungen eingesetzt.
Sie dient zur sicheren Fixierung von Gitterrosten auf Stahlunterkonstruktionen und verhindert zuverlässig ein Verschieben oder Abheben der Gitterroste, insbesondere bei begehbaren Industrieflächen.

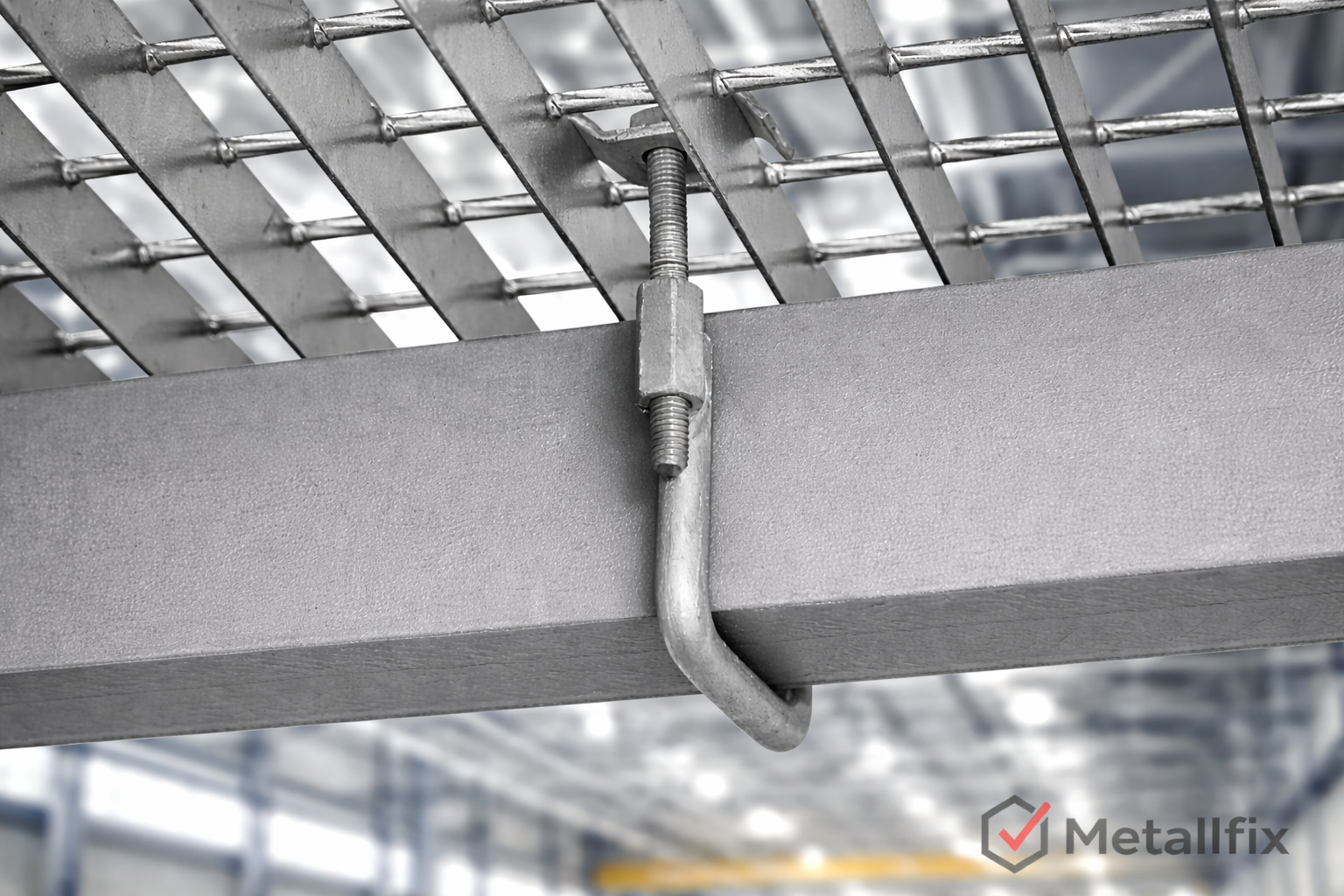

Durch die U-förmige Biegekontur greift die Hakenschraube sicher unter den Tragsteg des Gitterrostes und um den Stahlträger.
Das metrische M8-Gewinde ermöglicht die Montage mit standardisierten Muttern und sorgt für eine kontrollierte Vorspannung sowie eine sichere Kraftübertragung.

Die Hakenschraube Typ U100 ist für den Einsatz an U-Profilen (z. B. UPE 100) sowie an U-Stahl, Vierkantrohr und Rechteckrohr ausgelegt.
Die feuerverzinkte Oberfläche bietet einen zuverlässigen Korrosionsschutz und eignet sich für den dauerhaften Einsatz in industriellen und witterungsbeanspruchten Umgebungen.

Das Bauteil wird gemäß technischer Spezifikation gefertigt und ist für den dauerhaften industriellen Einsatz vorgesehen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen und müssen entsprechend dem jeweiligen Anwendungsfall sowie den geltenden gesetzlichen und betrieblichen Vorgaben eingesetzt werden.

2️⃣ Technische Daten

Technische Daten:

• Bauteiltyp: Gitterrostbefestigung – Hakenschraube
• Bezeichnung: Hakenschraube Typ U 100
• Gewinde: M8
• Länge (L): 110 mm
• Breite (B): 64 mm
• Material: Stahl
• Oberfläche: feuerverzinkt
• Form: U-Form (Hakenschraube)
• Montage: mit Sechskantmutter (z. B. DIN EN ISO 4032)
• Fertigung: Biegen & Gewindefertigung
• Passend für: UPE 100 Stahlträger
• Einsatzbereich: Industrieanlagen, Stahlbau, Laufstege, Wartungs- und Servicebereiche

📏 Auswahlhinweis (wichtig für die Praxis)

Relevante Maße für die Auswahl der Hakenschraube sind das Längenmaß (L) und das Breiteninnenmaß (B):

• Das Längenmaß (L) sollte so gewählt werden, dass es ca. 10 mm in die Höhe des Gitterrostes eingreift.
• Das Breiteninnenmaß (B) sollte so gewählt werden, dass zum Breitenmaß des Stahlträgers ca. +9 mm addiert werden.

Staffelpreise für Großmengen verfügbar.
Sonderpreise ab 1.000 Stück auf Anfrage.

Lieferzeiten können abweichen.
