Gitterrostbefestigung M-Clip MC004

1️⃣ Produktbeschreibung

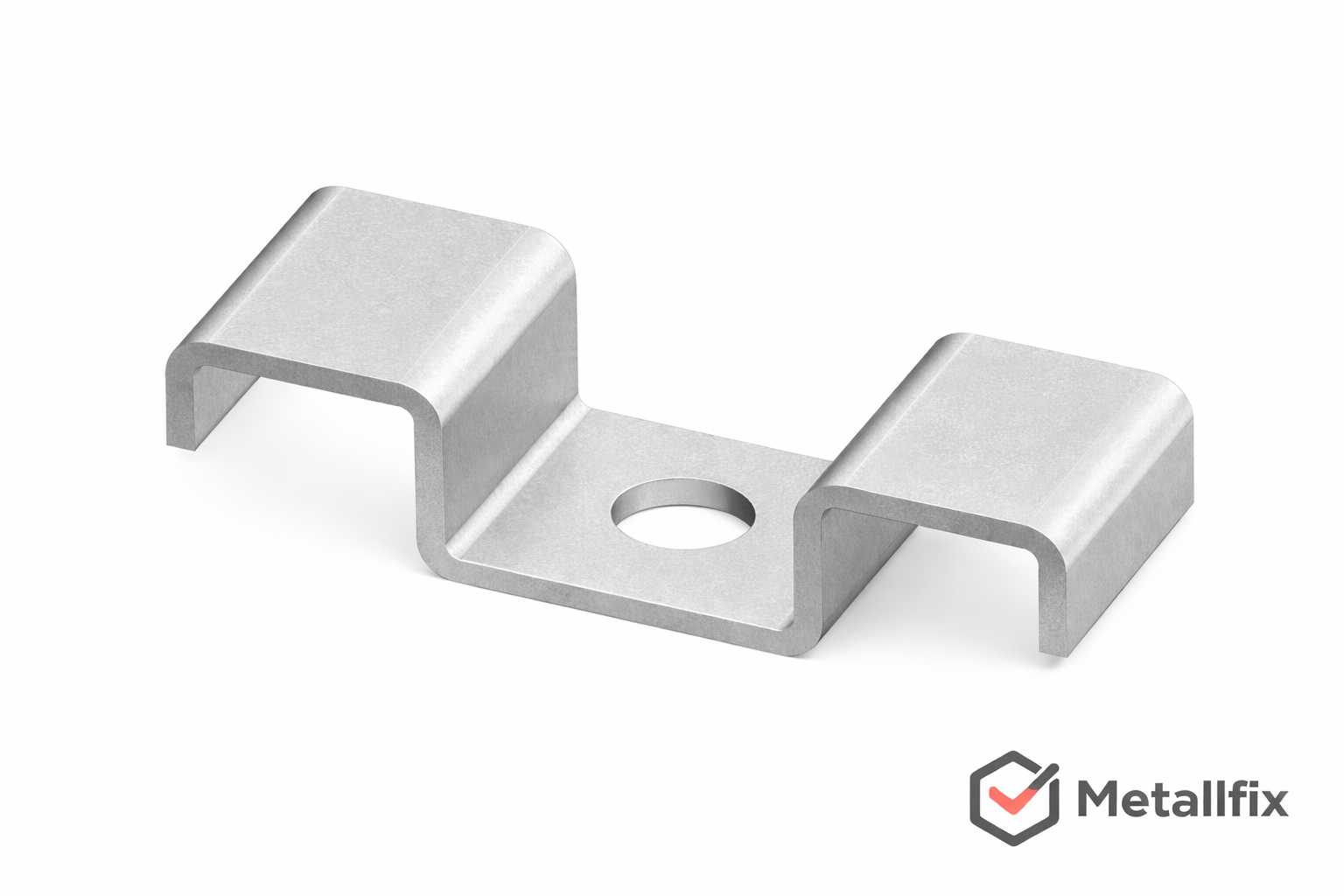

Der M-Clip 004 ist eine kompakte, formstabile Gitterrostbefestigung aus Metall zur sicheren Fixierung von Gitterrosten auf Tragkonstruktionen.
Durch die präzise gebogene U-Form sorgt das Bauteil für einen festen Sitz des Rostes und verhindert ein Verrutschen oder Anheben im eingebauten Zustand.

Die mittige Bohrung ermöglicht eine einfache und schnelle Montage mittels Schraubverbindung.
Dank der klar definierten Abmessungen eignet sich der M-Clip 004 besonders für industrielle Anwendungen, den Stahlbau sowie den Einsatz in technischen Anlagen.

Gefertigt nach technischer Zeichnung bietet das Teil eine gleichbleibende Qualität, saubere Kanten und eine hohe Passgenauigkeit.

Einsatzbereiche:

• Gitterrostbefestigung
• Industrie- und Anlagenbau
• Metall- und Stahlbau
• Wartungs- und Laufstege

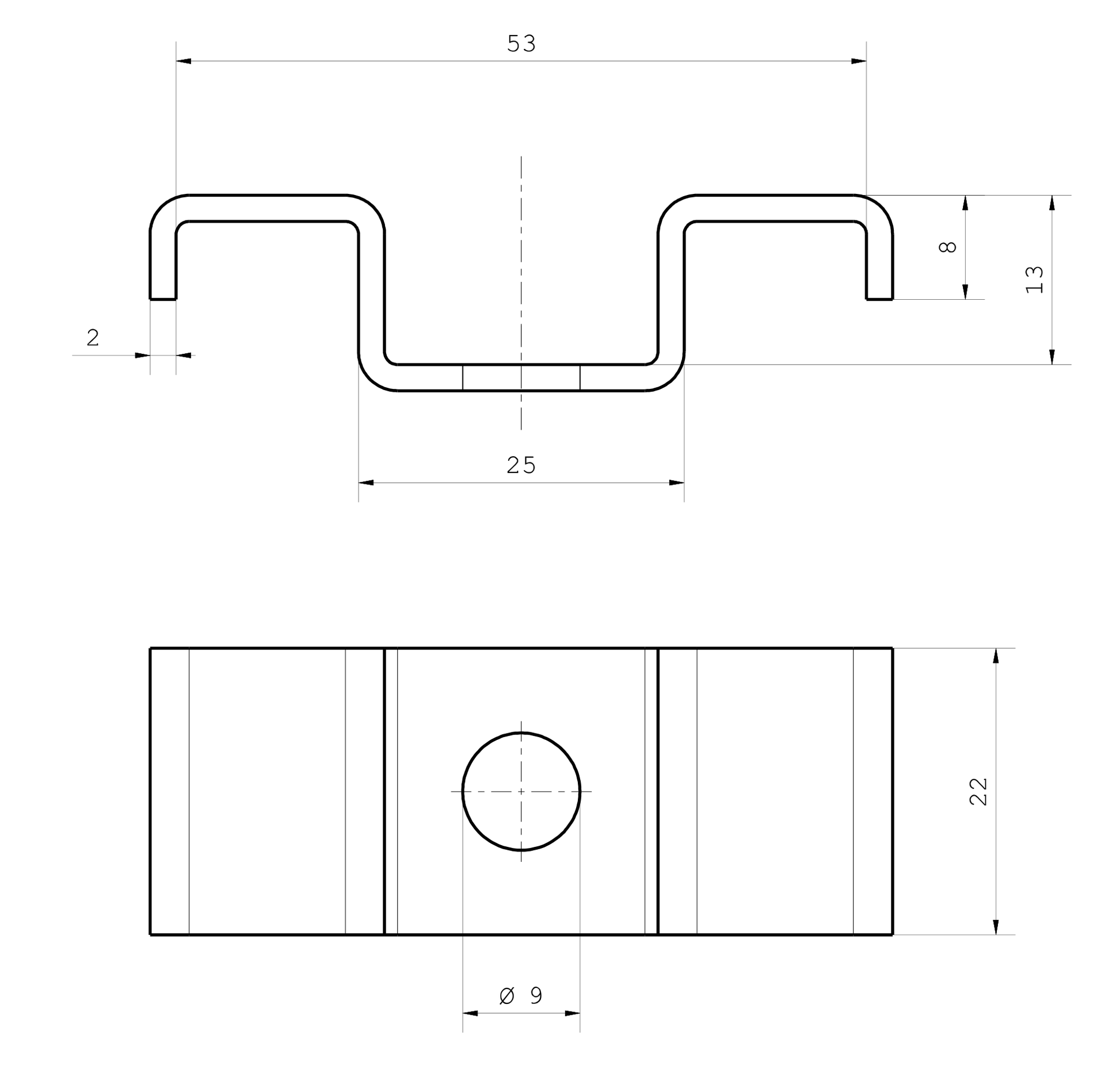

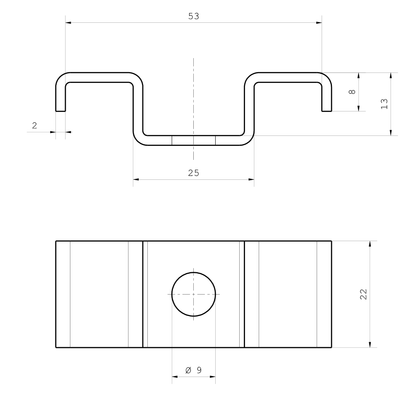

2️⃣ Technische Daten

Technische Daten:

• Bauteiltyp: Gitterrostbefestigung
• Bezeichnung: M-Clip 004
• Material: Stahl (gemäß Zeichnung)
• Blechstärke: 2 mm
• Gesamtlänge: 53 mm
• Mittelsteg: 25 mm
• Höhe: 13 mm
• Auflagehöhe: 8 mm
• Bohrung: Ø 9 mm
• Fertigung: Stanzen & Biegen
• Ausführung: nach technischer Zeichnung
