Gitterrostbefestigung – Oberteil 14 – Maschenteilung 50/51mm – feuerverzinkt

1️⃣ Produktbeschreibung – Oberteil 14, feuerverzinkt

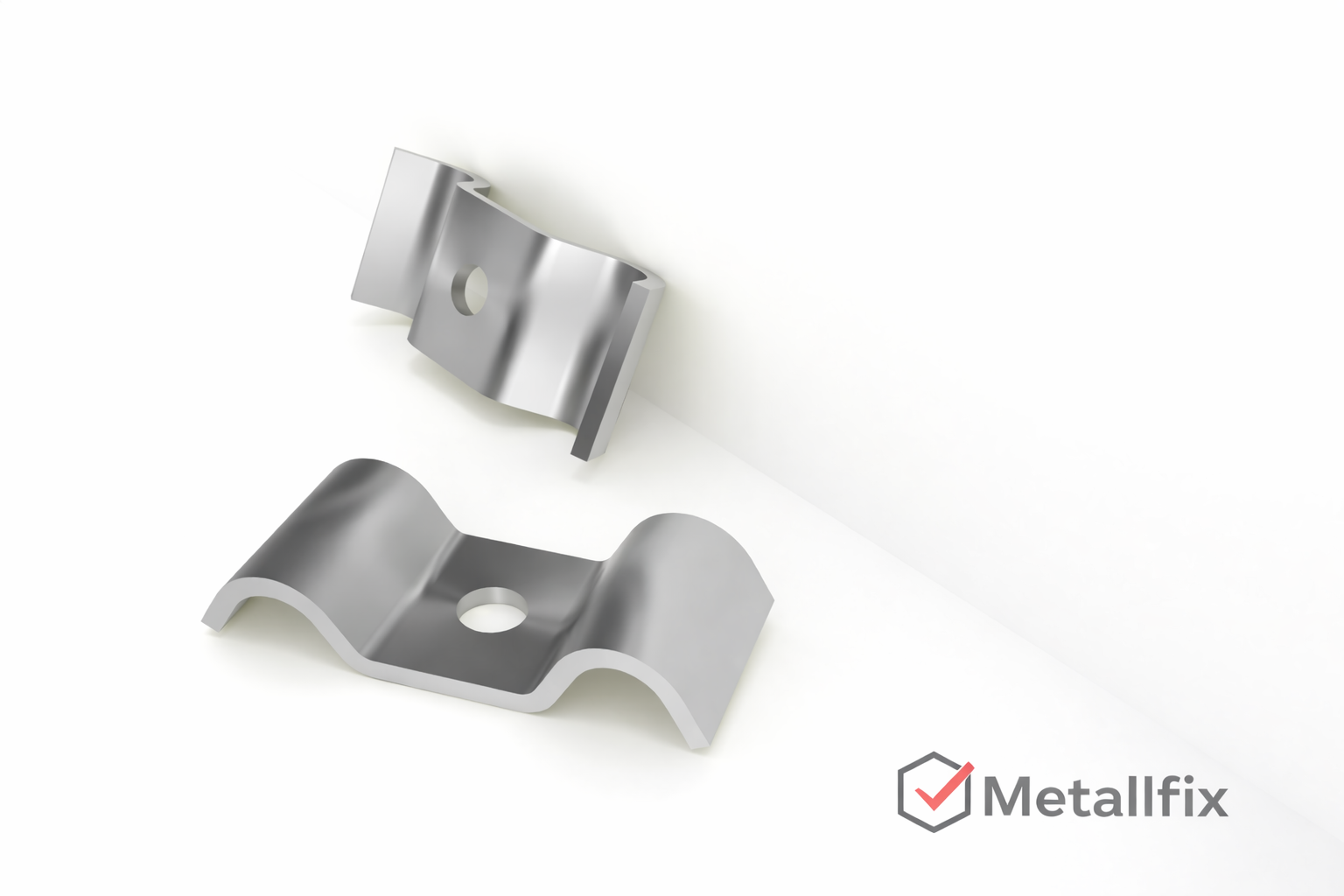

Das Oberteil 14 ist ein präzise gefertigtes Klammeroberteil aus Stahl, das als obere Komponente innerhalb einer Gitterrostbefestigung eingesetzt wird.

Es ist speziell für Pressroste und Schweißpressroste konzipiert und für eine Maschenteilung von 50 / 51 mm ausgelegt. Damit eignet es sich gezielt für grobmaschige Gitterroststrukturen im industriellen Umfeld.

Durch seine definierte Auflage auf dem Rost wird eine zuverlässige Kraftübertragung erreicht und gleichzeitig eine stabile Fixierung des Gitterrostes auf der Unterkonstruktion gewährleistet. Die Geometrie ist so ausgelegt, dass lokale Spannungsspitzen vermieden und die Last gleichmäßig verteilt werden.

Das Bauteil ist für eine Füllstabsweite von mindestens 31 mm geeignet und damit besonders für robuste, industriell genutzte Gitterroste optimiert.

Die mittige Bohrung ist für die Montage mit Sechskantschrauben DIN 933 M8 vorgesehen und ermöglicht eine sichere, dauerhafte Verschraubung auch unter hohen mechanischen Belastungen.

Das Bauteil wird gemäß technischer Zeichnung gefertigt und ist aufgrund seiner stabilen Bauform optimal geeignet für den Einsatz in:

• Industrieanlagen
• Anlagen- und Stahlbau
• Laufstegen und Podesten
• Wartungs- und Servicebereichen
• technischen Betriebsflächen

Die Oberfläche ist feuerverzinkt nach DIN EN ISO 1461 und bietet einen zuverlässigen Korrosionsschutz auch unter anspruchsvollen Umgebungsbedingungen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den jeweiligen Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

2️⃣ Technische Daten – Oberteil 14, feuerverzinkt

Bauteiltyp:
Gitterrostbefestigung – Klammeroberteil

Bezeichnung:
Oberteil 14 / Upper Part 14

Gitterrosttyp:

• Pressrost
• Schweißpressrost

Maschenteilung:
50 / 51 mm

Maschenweite:
50 × 50 mm

Füllstabsweite:
≥ 31 mm

Material:
Stahl

Oberfläche / Güte:
feuerverzinkt nach DIN EN ISO 1461

Montage:
Sechskantschrauben DIN 933 M8

Fertigung:
Stanzen & Biegen nach technischer Zeichnung

Verfügbarkeit & Preise:

• Lieferzeiten können mengen- und projektabhängig abweichen

📐 Bauteilzeichnung verfügbar

📦 Staffelpreise – je mehr, desto günstiger

Ab 10.000 Stück: Sonderpreis auf Anfrage – Kontakt aufnehmen

Großmengen-Bedarf? Ab 250 Stück Gesamtmenge erhalten Sie ein individuelles Angebot mit Staffelpreisen. Jetzt Angebot anfragen →
