Gitterrostbefestigung – Oberteil 15 – Maschenteilung 60/66/68mm – feuerverzinkt

1️⃣ Produktbeschreibung

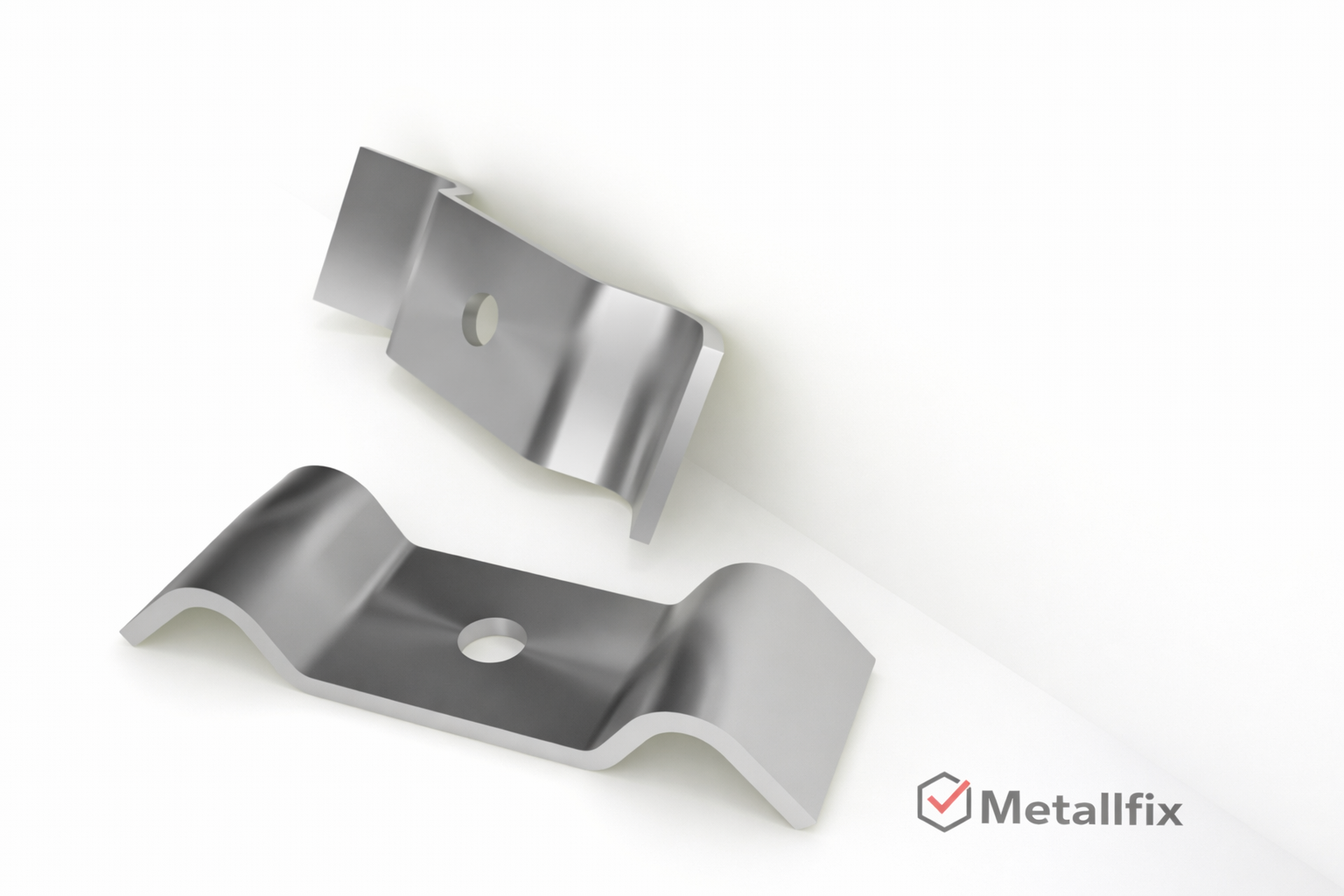

Das Oberteil 15 ist ein präzise gefertigtes Klammeroberteil aus Stahl, das als Oberkomponente innerhalb einer Gitterrostbefestigung eingesetzt wird.
Es ist speziell für Pressroste und Schweißpressroste mit einer Maschenteilung von 60 / 66 / 68 mm ausgelegt und eignet sich für eine Füllstabsweite von mindestens 31 mm.

Die symmetrische Biegekontur sowie die definierte Durchgangsbohrung ermöglichen eine sichere Fixierung des Gitterrostes und eine zuverlässige Kraftübertragung auf die Unterkonstruktion.
Die mittige Bohrung ist für die Montage mit Sechskantschrauben DIN 933 M8 vorgesehen und gewährleistet eine praxisgerechte, robuste Verschraubung auch bei hohen mechanischen Belastungen.

Das Bauteil wird gemäß technischer Zeichnung gefertigt und ist durch seine kompakte und belastbare Bauform optimal für den Einsatz in Industrieanlagen, im Anlagen- und Stahlbau, bei Laufstegen sowie in Wartungs- und Servicebereichen geeignet.

Die Oberfläche ist feuerverzinkt nach DIN EN ISO 1461 und bietet einen zuverlässigen Korrosionsschutz auch unter anspruchsvollen Umgebungsbedingungen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen und müssen entsprechend dem jeweiligen Anwendungsfall sowie den geltenden gesetzlichen Bestimmungen eingesetzt werden.

2️⃣ Technische Daten

• Bauteiltyp: Gitterrostbefestigung – Oberteil

• Bezeichnung: Oberteil 15 / Upper Part 15

• Gitterrosttyp: Pressrost, Schweißpressrost

• Maschenteilung: 60 / 66 / 68 mm

• Maschenweiten: 60 × 40 mm, 60 × 60 mm

• Füllstabsweite: ≥ 31 mm

• Material: Stahl

• Oberfläche: feuerverzinkt nach DIN EN ISO 1461

• Bohrung: Ø passend für Sechskantschraube DIN 933 M8

• Fertigung: Stanzen & Biegen

• Ausführung: nach technischer Zeichnung

• Güte: feuerverzinkt

Staffelpreise für Großmengen verfügbar.
Sonderpreise ab 10.000 Stück auf Anfrage.
Lieferzeiten können mengen- und projektabhängig abweichen.

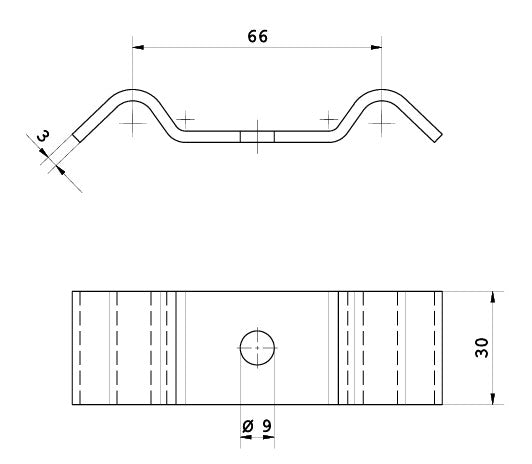

📐 Bauteilzeichnung auf Anfrage verfügbar.
