Gitterrostbefestigung – Oberteil 29 - feuerverzinkt

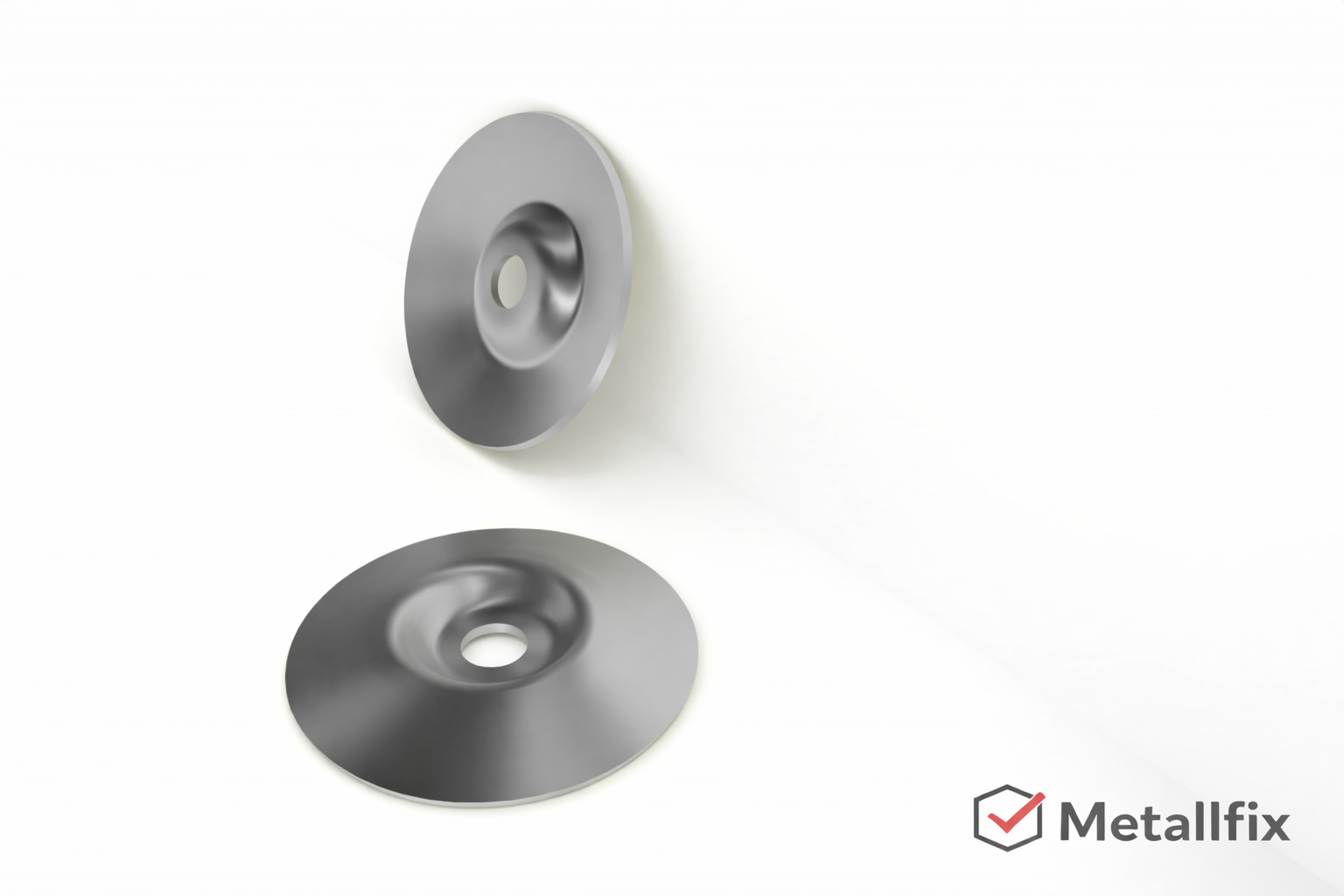

1️⃣ Produktbeschreibung – Oberteil 29, feuerverzinkt

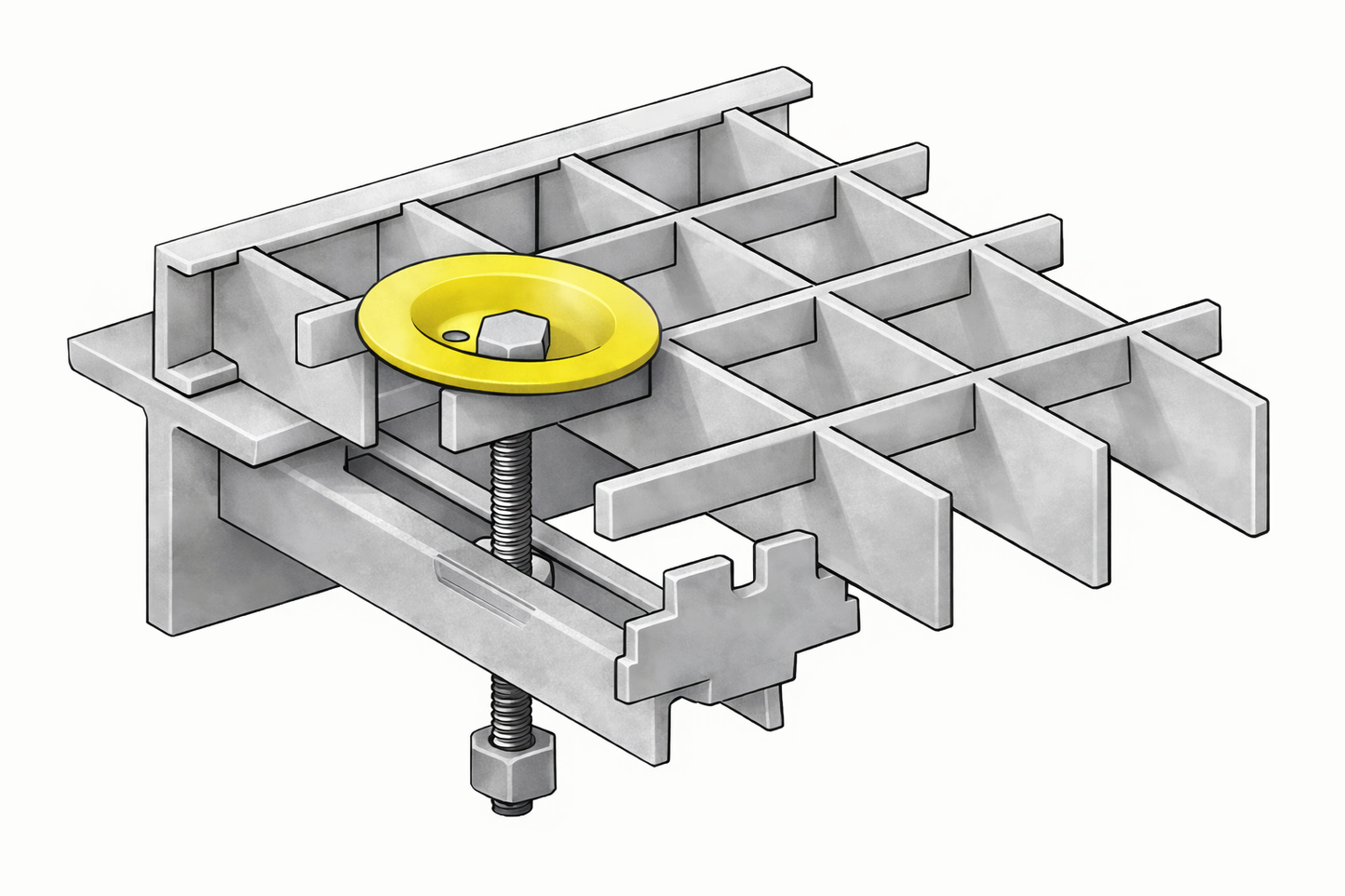

Das Oberteil 29 ist ein präzise gefertigtes Universal-Telleroberteil aus Stahl, das als obere Komponente innerhalb einer Gitterrostbefestigung eingesetzt wird.

Es ist speziell für Pressroste und Schweißpressroste konzipiert und eignet sich für Maschenteilungen von 19 bis 45 mm. Damit deckt es ein besonders breites Anwendungsspektrum ab und ermöglicht eine flexible sowie sichere Befestigung unterschiedlichster Gitterrosttypen.

Durch seine leicht erhobene Auflage auf dem Rost wird eine gleichmäßige Kraftübertragung erreicht, gleichzeitig bleibt die Oberseite funktional und optisch sauber. Diese Gestaltung verbessert die Lastverteilung und reduziert punktuelle Belastungen am Gitterrost.

Das Bauteil ist für eine Füllstabsweite von mindestens 10 mm geeignet und lässt sich somit auch bei feineren Roststrukturen zuverlässig einsetzen.

Die mittige Bohrung ist für die Montage mit Sechskantschrauben DIN 933 M8 vorgesehen und gewährleistet eine robuste, dauerhafte Verschraubung auch bei hohen mechanischen Belastungen.

Das Bauteil wird gemäß technischer Zeichnung gefertigt und ist aufgrund seiner stabilen sowie universellen Bauform optimal geeignet für den Einsatz in:

• Industrieanlagen
• Anlagen- und Stahlbau
• Laufstegen und Podesten
• Wartungs- und Servicebereichen
• technischen Betriebsflächen

Die Oberfläche ist feuerverzinkt nach DIN EN ISO 1461 und bietet einen zuverlässigen Korrosionsschutz auch unter anspruchsvollen Umgebungsbedingungen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den jeweiligen Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

2️⃣ Technische Daten – Oberteil 29

Bauteiltyp: Gitterrostbefestigung – Oberteil

Bezeichnung: Oberteil 29 / Upper Part 29

Gitterrosttyp:

• Pressrost
• Schweißpressrost

Maschenteilung: 19 – 45 mm (Universalbereich)

Maschenweiten (kompatibel u. a.):
12×12, 13×13, 13×43, 17×17, 18×18, 20×10, 20×20, 25×25, 27×27, 28×28, 29×29, 30×10, 30×20, 30×30, 31×31, 33×33, 34×38, 40×10, 40×30, 44×44

Füllstabsweite: ≥ 10 mm

Merkmal: leicht erhobene Auflage auf dem Rost

Material: Stahl

Oberfläche / Güte:

• feuerverzinkt nach DIN EN ISO 1461

Montage:

• Sechskantschrauben DIN 933 M8

Fertigung: Stanzen & Biegen nach technischer Zeichnung

Verfügbarkeit & Preise:

• Staffelpreise für Großmengen verfügbar
• Sonderpreise ab 10.000 Stück auf Anfrage
• Lieferzeiten können mengen- und projektabhängig abweichen

📐 Bauteilzeichnung auf Anfrage verfügbar.
