Gitterrostbefestigung – Oberteil 4 - feuerverzinkt

1️⃣ Produktbeschreibung – Oberteil 4, feuerverzinkt

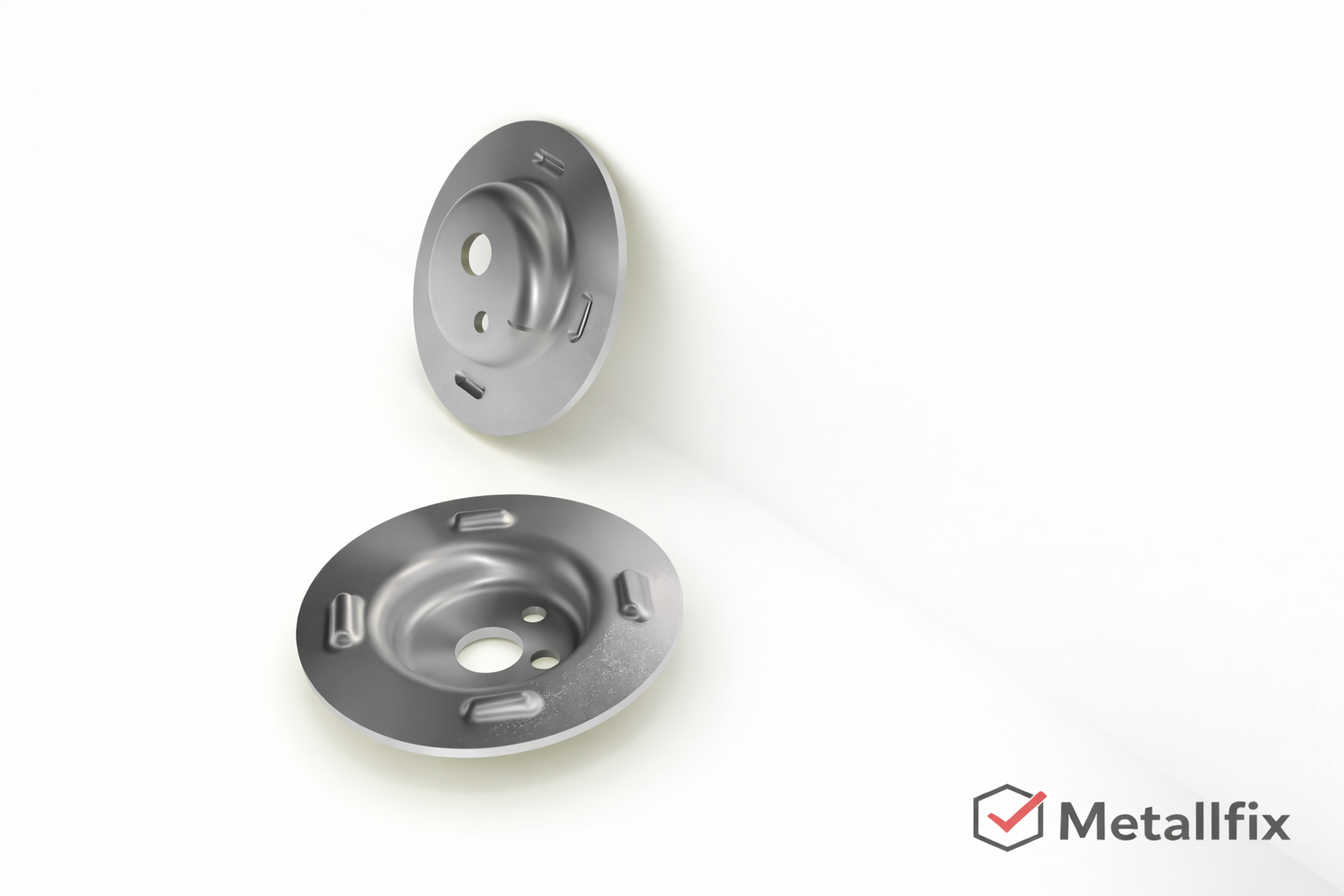

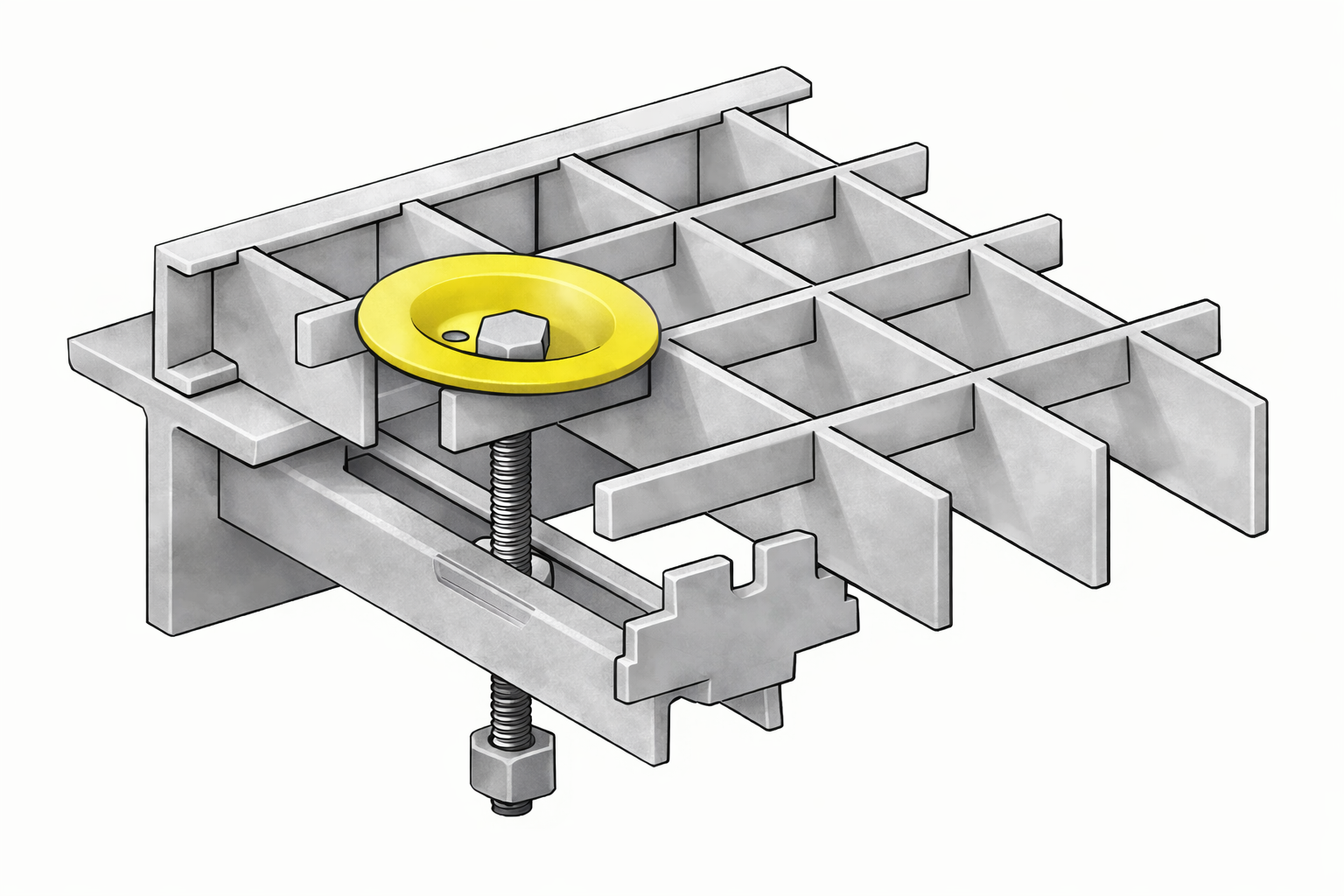

Das Oberteil 4 ist ein präzise gefertigtes Telleroberteil aus Stahl, das als obere Komponente innerhalb einer Gitterrostbefestigung eingesetzt wird.

Es ist speziell für Pressroste und Schweißpressroste mit einer Maschenteilung von 33 / 34 mm ausgelegt und eignet sich insbesondere für die typischen Maschenweiten 30 × 30 mm und 40 × 40 mm.

Das Bauteil verfügt über ein integriertes Wasserloch, das den gezielten Ablauf von Niederschlags- oder Reinigungswasser ermöglicht und damit zur Vermeidung von Staunnässe sowie Korrosionsrisiken beiträgt.

Zusätzlich ist das Oberteil mit einer Rutschhemmung ausgestattet. Diese erhöht die Trittsicherheit, verbessert die Lastübertragung und sorgt für eine stabile Verbindung zwischen Oberteil und Gitterrost – insbesondere in begehbaren Bereichen.

Das Bauteil ist für eine Füllstabsweite von mindestens 30 mm geeignet und damit optimal auf gröbere Roststrukturen abgestimmt.

Die mittige Bohrung ist für die Montage mit Sechskantschrauben DIN 933 M8 vorgesehen und gewährleistet eine robuste, dauerhafte Verschraubung auch bei hohen mechanischen Belastungen.

Das Bauteil wird gemäß technischer Zeichnung gefertigt und ist aufgrund seiner funktionalen und belastbaren Bauform besonders geeignet für den Einsatz in:

• Industrieanlagen
• Anlagen- und Stahlbau
• Laufstegen und Podesten
• Wartungs- und Servicebereichen
• technischen Betriebsflächen

Die Oberfläche ist feuerverzinkt nach DIN EN ISO 1461 und bietet einen zuverlässigen Korrosionsschutz auch unter anspruchsvollen Umgebungsbedingungen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den jeweiligen Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

2️⃣ Technische Daten – Oberteil 4

Bauteiltyp: Gitterrostbefestigung – Oberteil

Bezeichnung: Oberteil 4 / Upper Part 4

Gitterrosttyp:

• Pressrost
• Schweißpressrost

Maschenteilung: 33 / 34 mm

Maschenweiten (typisch):
30 × 30 mm, 40 × 40 mm

Füllstabsweite: ≥ 30 mm

Besondere Merkmale:

• Mit Wasserloch
• Mit Rutschhemmung

Material: Stahl

Oberfläche / Güte:

• feuerverzinkt nach DIN EN ISO 1461

Montage:

• Sechskantschrauben DIN 933 M8

Fertigung: Stanzen & Biegen nach technischer Zeichnung

Verfügbarkeit & Preise:

• Sonderpreise ab 10.000 Stück auf Anfrage
• Lieferzeiten können mengen- und projektabhängig abweichen

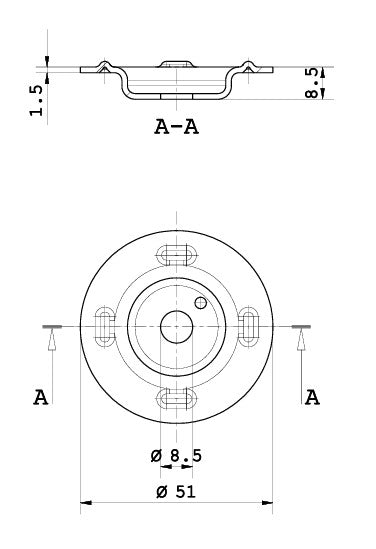

📐 Bauteilzeichnung auf Anfrage verfügbar.
