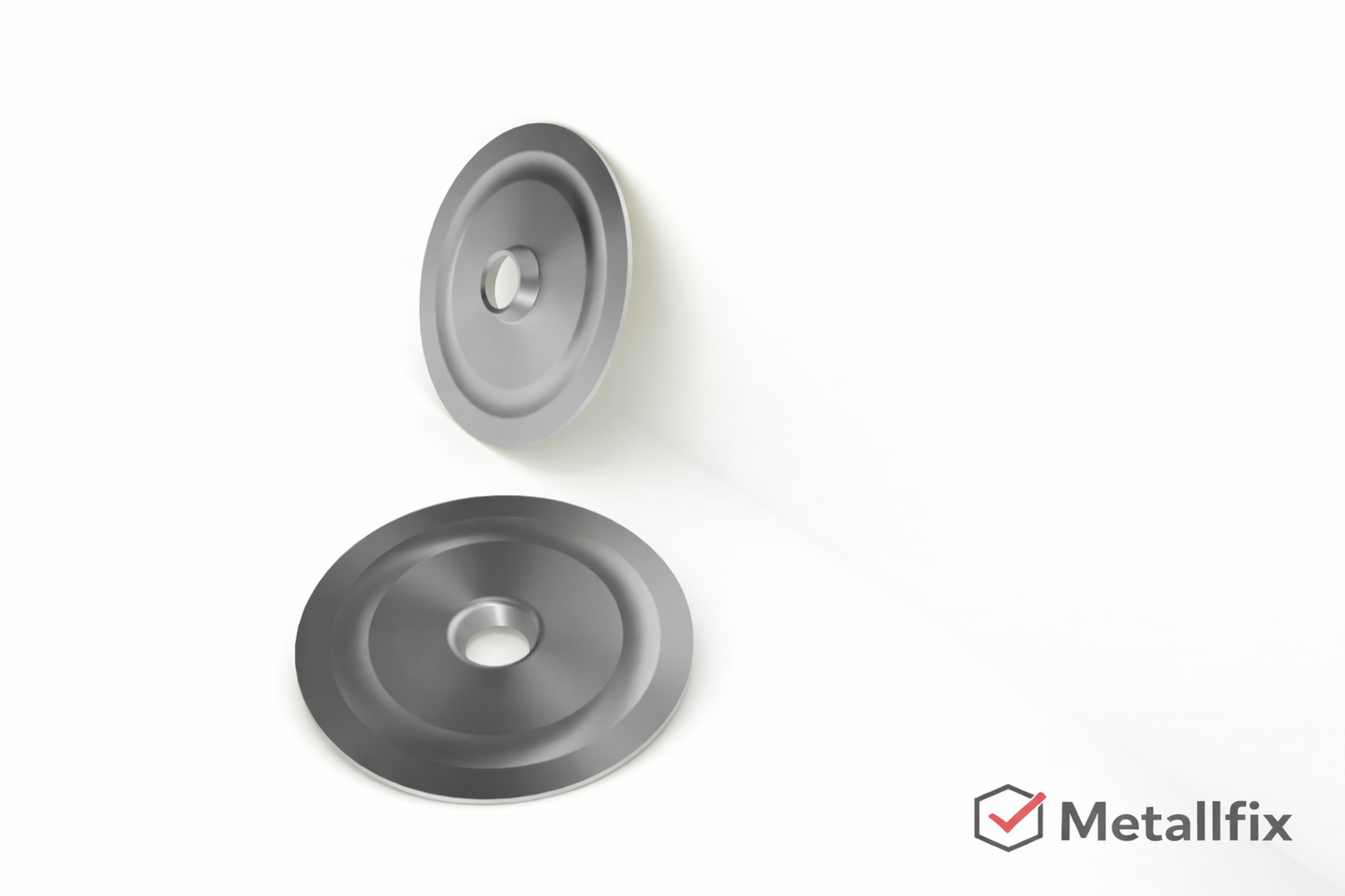

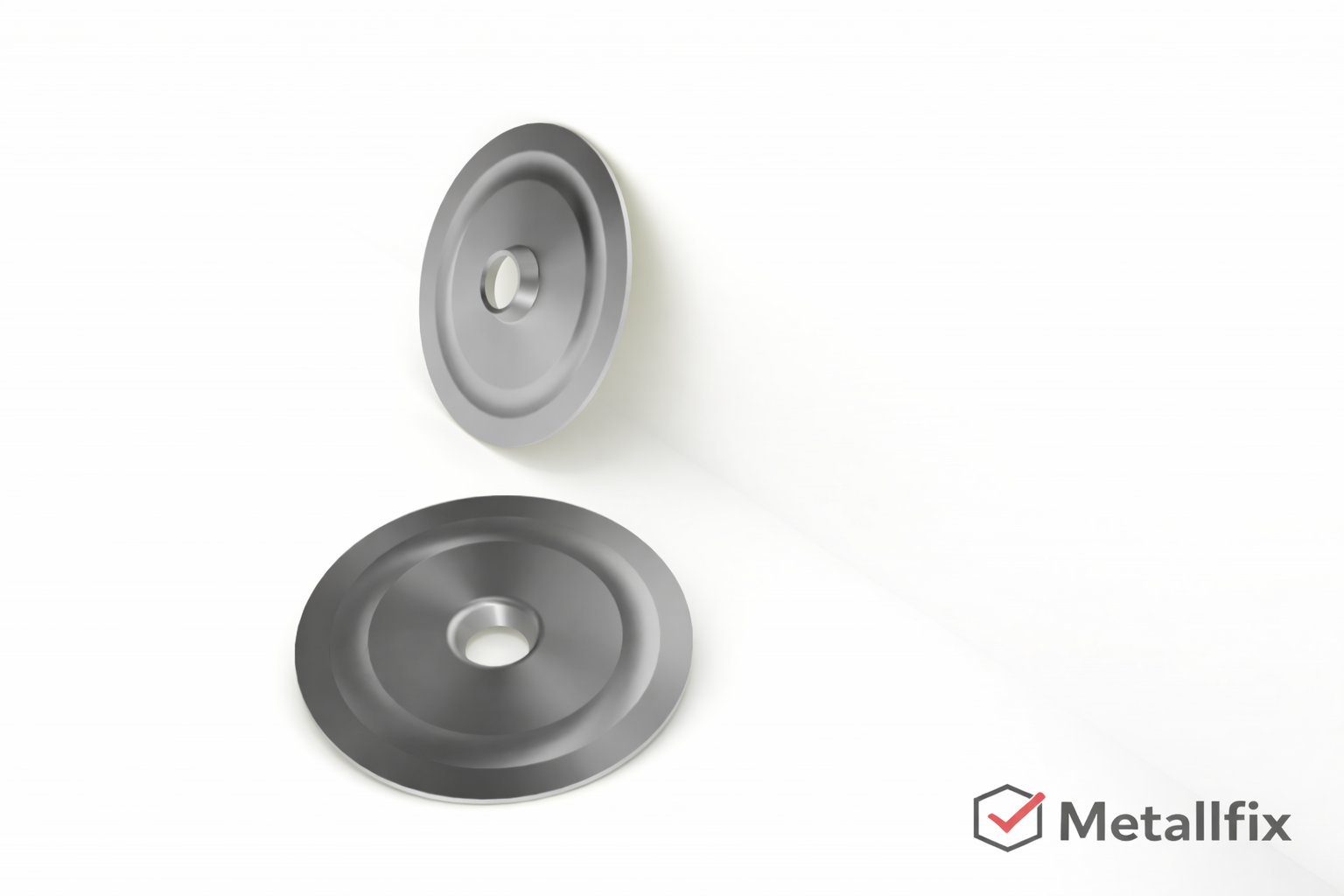

Gitterrostbefestigung – Oberteil 86 – mit Loch 7,5mm – feuerverzinkt

1️⃣ Produktbeschreibung – Oberteil 86, Loch 7,5 mm

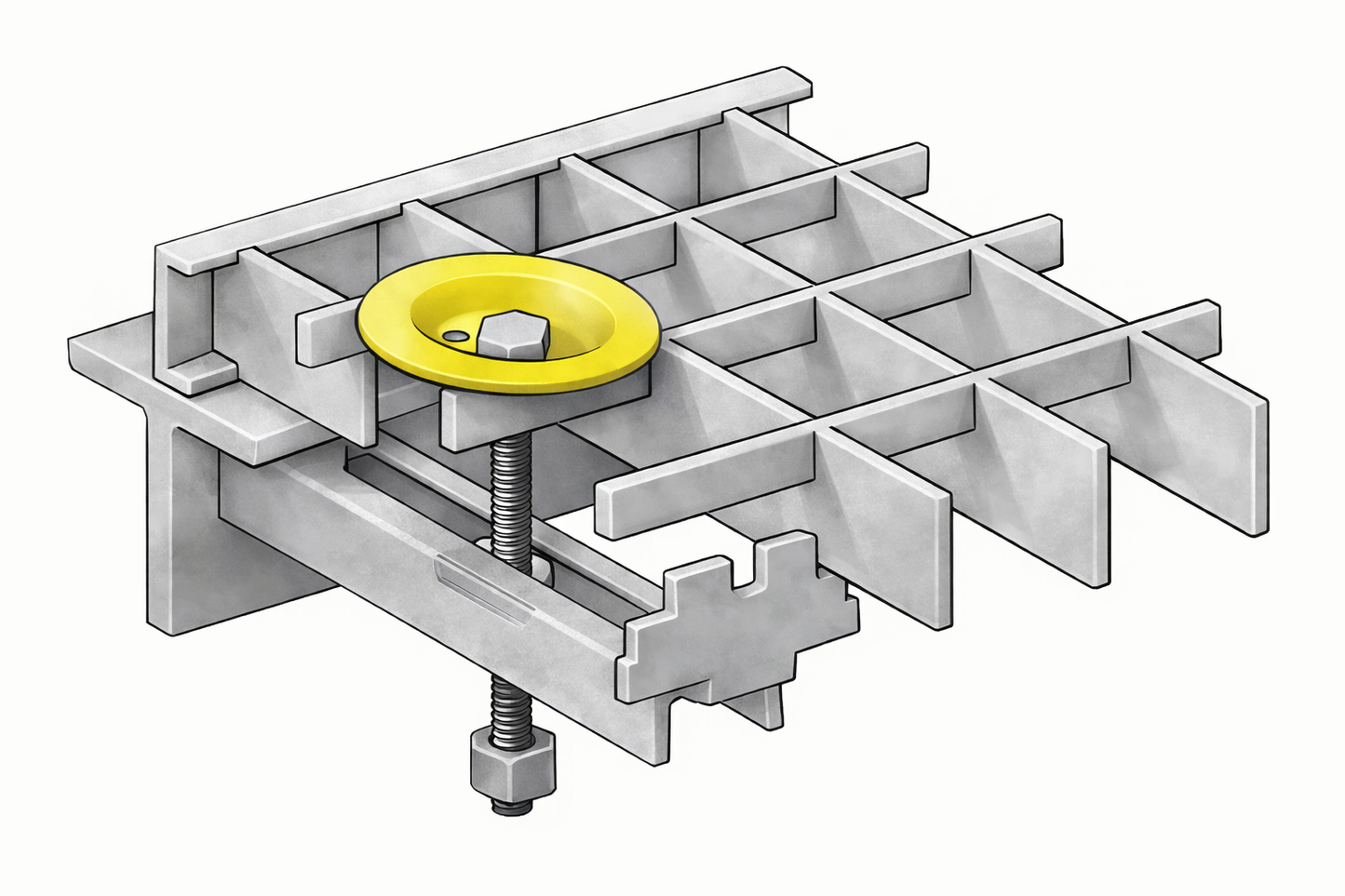

Das Oberteil 86 mit Loch 7,5 mm ist ein präzise gefertigtes Telleroberteil aus Stahl, das als obere Komponente innerhalb einer Gitterrostbefestigung eingesetzt wird.

Es ist speziell für GFK-Roste, Pressroste und Schweißpressroste mit einer Maschenteilung von 22 / 25 mm ausgelegt und eignet sich für eine Füllstabsweite von mindestens 18 mm.

Durch seine flache Tellergeometrie weist das Bauteil einen sehr geringen Überstand am Gitterrost auf. Dies sorgt für eine optisch saubere Oberfläche, reduziert Stolperkanten und verbessert die Begehbarkeit in sicherheitsrelevanten Bereichen.

Die mittige Durchgangsbohrung mit Ø 7,5 mm ist für die Montage mit M6 Senkschrauben nach DIN 7991 / ISO 10642 vorgesehen. Dadurch entsteht eine bündige, formschlüssige Verbindung, die auch unter hohen mechanischen Belastungen zuverlässig funktioniert.

Das Bauteil wird gemäß technischer Zeichnung gefertigt und ist aufgrund seiner kompakten sowie belastbaren Bauform optimal geeignet für den Einsatz in:

• Industrieanlagen
• Anlagen- und Stahlbau
• Laufstegen und Podesten
• Wartungs- und Servicebereichen
• technischen Betriebsflächen

Die Oberfläche ist feuerverzinkt nach DIN EN ISO 1461 und bietet einen zuverlässigen Korrosionsschutz auch unter anspruchsvollen Umgebungsbedingungen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den jeweiligen Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

2️⃣ Technische Daten – Oberteil 86

Bauteiltyp: Gitterrostbefestigung – Oberteil

Bezeichnung: Oberteil 86 m. Loch 7,5 mm / Upper Part 86

Gitterrosttyp:

• GFK-Rost
• Pressrost
• Schweißpressrost

Maschenteilung: 22 / 25 mm

Maschenweite (typisch): 20 × 20 mm

Füllstabsweite: ≥ 18 mm

Merkmal: sehr flacher Überstand am Gitterrost

Material: Stahl

Oberfläche / Güte:

• feuerverzinkt nach DIN EN ISO 1461

Bohrung: Ø 7,5 mm

Montage:

• M6 Senkschrauben nach DIN 7991 / ISO 10642

Fertigung: Stanzen & Biegen nach technischer Zeichnung

Verfügbarkeit & Preise:

• Staffelpreise für Großmengen verfügbar
• Sonderpreise ab 10.000 Stück auf Anfrage
• Lieferzeiten können mengen- und projektabhängig abweichen

📐 Bauteilzeichnung auf Anfrage verfügbar.
