Gitterrostbefestigung – Oberteil 21 – Maschenteilung 33/34mm – feuerverzinkt

1️⃣ Produktbeschreibung

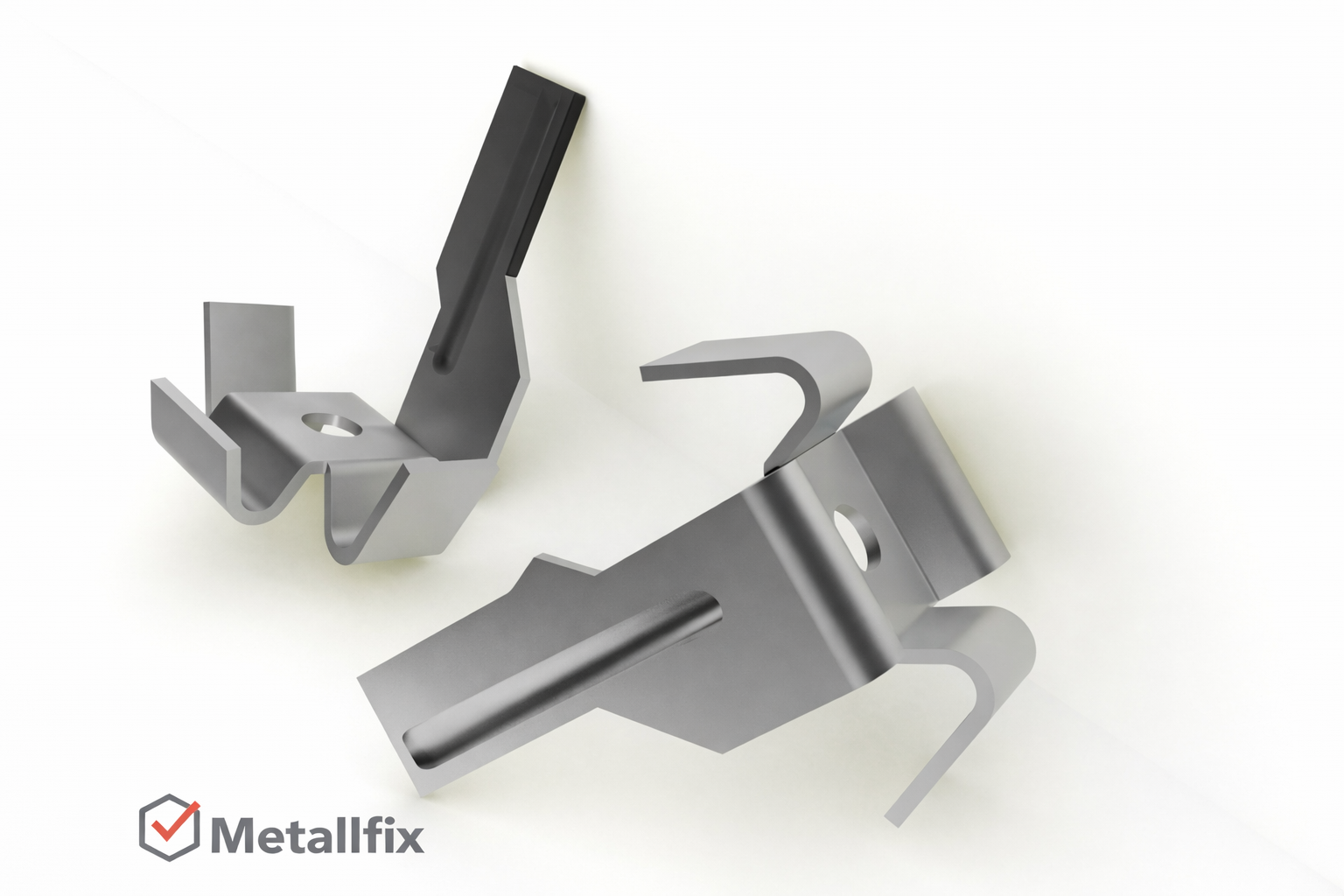

Das Oberteil 21 ist ein präzise gefertigtes Sicherheits-Klammeroberteil aus Stahl, das als obere Komponente innerhalb einer Gitterrostbefestigung eingesetzt wird.
Es ist speziell für Pressroste und Schweißpressroste mit einer Maschenteilung von 33 / 34 mm ausgelegt und verfügt über eine integrierte Arretierung, die eine zusätzliche Sicherung des Gitterrostes gewährleistet.

Die Bauteilgeometrie ist auf eine Füllstabsweite von mindestens 26 mm ausgelegt und sorgt in Kombination mit der Sicherheitsarretierung für eine zuverlässige Fixierung des Gitterrostes auf der Unterkonstruktion – auch bei dynamischen Belastungen oder Vibrationen.

Die Montage erfolgt praxisgerecht mit Sechskantschrauben DIN 933 M8. Dadurch wird eine robuste, dauerhaft belastbare Verschraubung erreicht, die sich insbesondere für sicherheitsrelevante Anwendungen eignet.

Das Bauteil wird gemäß technischer Zeichnung gefertigt und ist durch seine kompakte und funktionale Bauform optimal für den Einsatz in Industrieanlagen, im Stahl- und Anlagenbau, bei Laufstegen sowie in Wartungs- und Servicebereichen geeignet.

Die Oberfläche ist feuerverzinkt nach DIN EN ISO 1461 und bietet einen zuverlässigen Korrosionsschutz auch unter anspruchsvollen Umgebungsbedingungen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen und müssen entsprechend dem jeweiligen Anwendungsfall sowie den geltenden gesetzlichen Bestimmungen eingesetzt werden.

2️⃣ Technische Daten

• Bauteiltyp: Gitterrostbefestigung – Oberteil

• Bezeichnung: Oberteil 21 / Upper Part 21

• Ausführung: Sicherheits-Klammeroberteil mit Arretierung

• Gitterrosttyp: Pressrost, Schweißpressrost

• Maschenteilung: 33 / 34 mm

• Maschenweite: 30 × 30 mm

• Füllstabsweite: ≥ 26 mm

• Material: Stahl

• Oberfläche: feuerverzinkt nach DIN EN ISO 1461

• Schrauben: Sechskantschrauben DIN 933 M8

• Fertigung: Stanzen & Biegen

• Ausführung: nach technischer Zeichnung

• Güte: feuerverzinkt

Staffelpreise für Großmengen verfügbar.
Sonderpreise ab 10.000 Stück auf Anfrage.
Lieferzeiten können mengen- und projektabhängig abweichen.

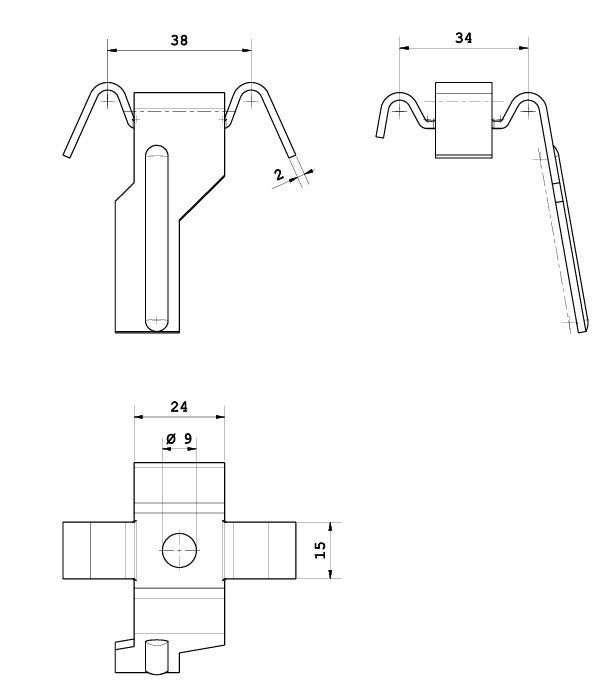

📐 Bauteilzeichnung auf Anfrage verfügbar.
