Gitterrostbefestigung – Unterteil 40 – Doppelklemme – feuerverzinkt

1️⃣ Produktbeschreibung

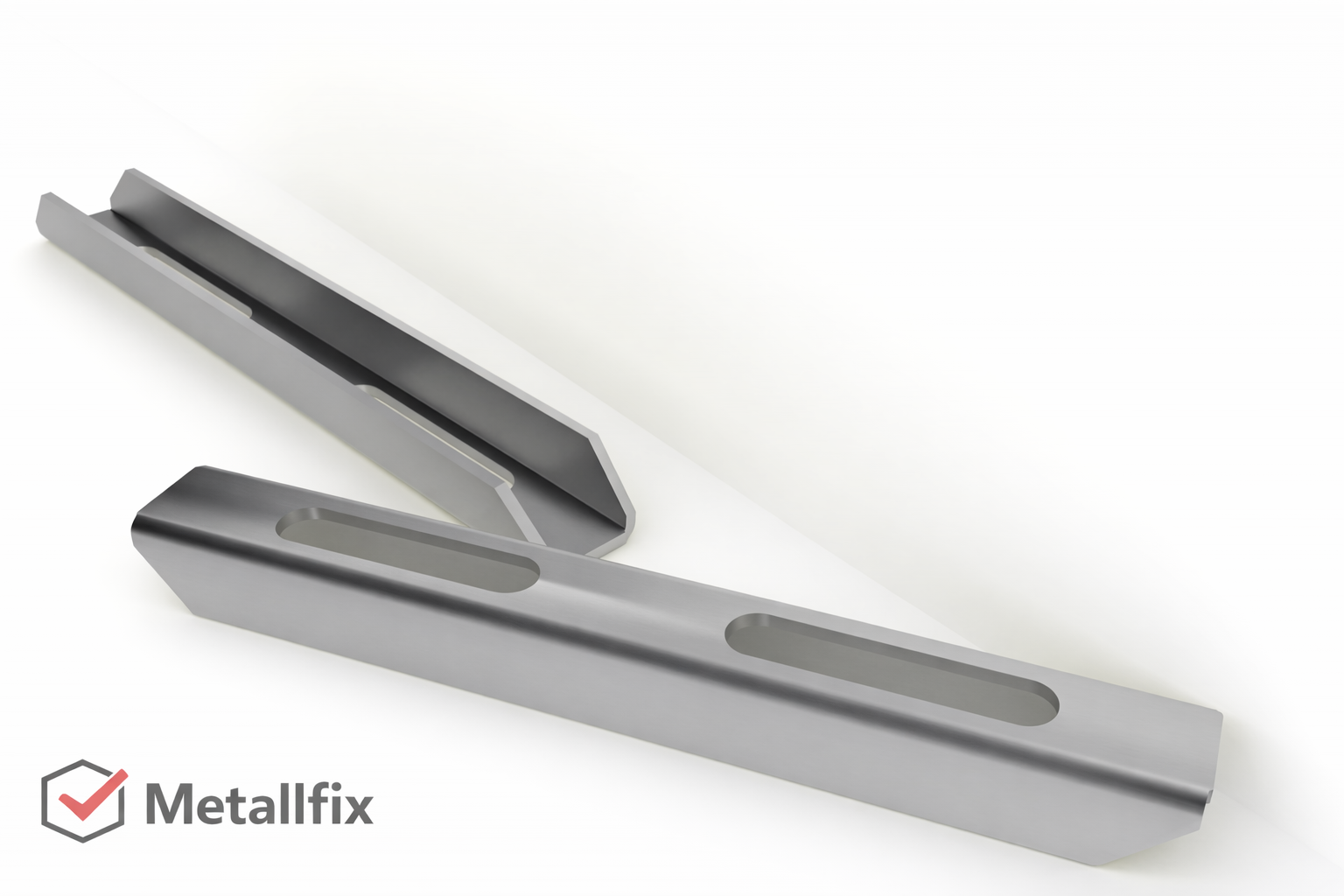

Das Unterteil 40 ist ein präzise gefertigtes Klemmunterteil aus Stahl, das als untere Komponente innerhalb einer Gitterrostbefestigung eingesetzt wird.

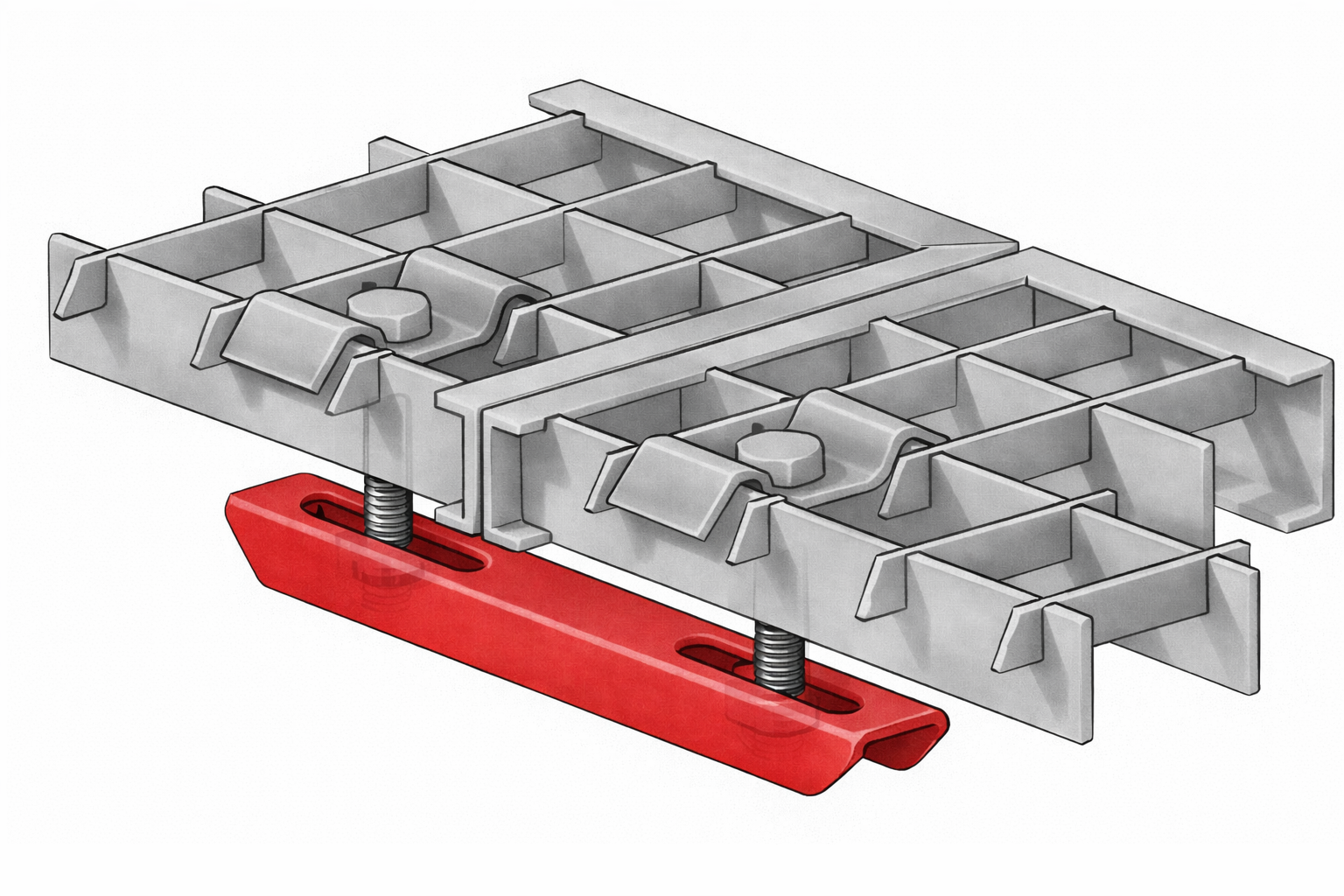

Es ist speziell für Pressroste und Schweißpressroste konzipiert und dient als Doppelklemme zum Verbinden von zwei Gitterrosten mit einer Maschenteilung von 11 bis 66 mm. Damit deckt das Bauteil ein sehr breites Spektrum an Gitterrostvarianten ab und ermöglicht eine sichere, formschlüssige Fixierung auf der Unterkonstruktion.

Die durchdachte Biegegeometrie erlaubt die Aufnahme mehrerer Tragstäbe, wodurch das Bauteil flexibel einsetzbar ist und eine gleichmäßige Kraftverteilung auf den Gitterrost gewährleistet.

Die Montage erfolgt praxisgerecht mit Schrauben M8. Das Unterteil ist für eine robuste, dauerhafte Verschraubung ausgelegt und eignet sich auch für Anwendungen mit erhöhten mechanischen Belastungen.

Das Bauteil wird gemäß technischer Zeichnung gefertigt und ist aufgrund seiner kompakten sowie belastbaren Bauform optimal für den Einsatz in:

• Industrieanlagen
• Stahl- und Anlagenbau
• Laufstegen und Podesten
• Wartungs- und Servicebereichen
• technischen Betriebsflächen

Die Oberfläche ist feuerverzinkt nach DIN EN ISO 1461 und bietet einen zuverlässigen Korrosionsschutz auch unter anspruchsvollen Umgebungsbedingungen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den jeweiligen Anwendungsfall geltenden gesetzlichen Bestimmungen eingesetzt werden.

2️⃣ Technische Daten – Unterteil 40

Bauteiltyp: Gitterrostbefestigung – Unterteil

Bezeichnung: Unterteil 40 / Lower Part 40

Gitterrosttyp: Pressrost, Schweißpressrost

Funktion:

• Doppelklemme zum Verbinden von 2 Gitterrosten
• geeignet für Maschenteilung 11 bis 66 mm

Maschenweiten (kompatibel u. a.):
10×10, 12×12, 13×13, 13×43, 17×17, 18×18, 20×10, 20×20, 25×25, 27×27, 28×28, 29×29, 30×10, 30×20, 30×30, 31×31, 33×33, 34×38, 40×10, 40×30, 44×44, 50×50, 60×60

Tragstabaufnahme:

• Aufnahme von mehreren Tragstäben

Material: Stahl

Oberfläche / Güte:

• feuerverzinkt nach DIN EN ISO 1461

Montage:

• Schrauben: M8
• geeignet für Vierkant- und Sechskantmuttern

Fertigung: Stanzen & Biegen nach technischer Zeichnung

Verfügbarkeit & Preise:

• Staffelpreise für Großmengen verfügbar
• Sonderpreise ab 1.000 Stück auf Anfrage
• Lieferzeiten können mengen- und projektabhängig abweichen

📐 Bauteilzeichnung auf Anfrage verfügbar.
