Gitterrostbefestigungen - Oberteil 23 -Edelstahl 1.4571

1️⃣ Produktbeschreibung

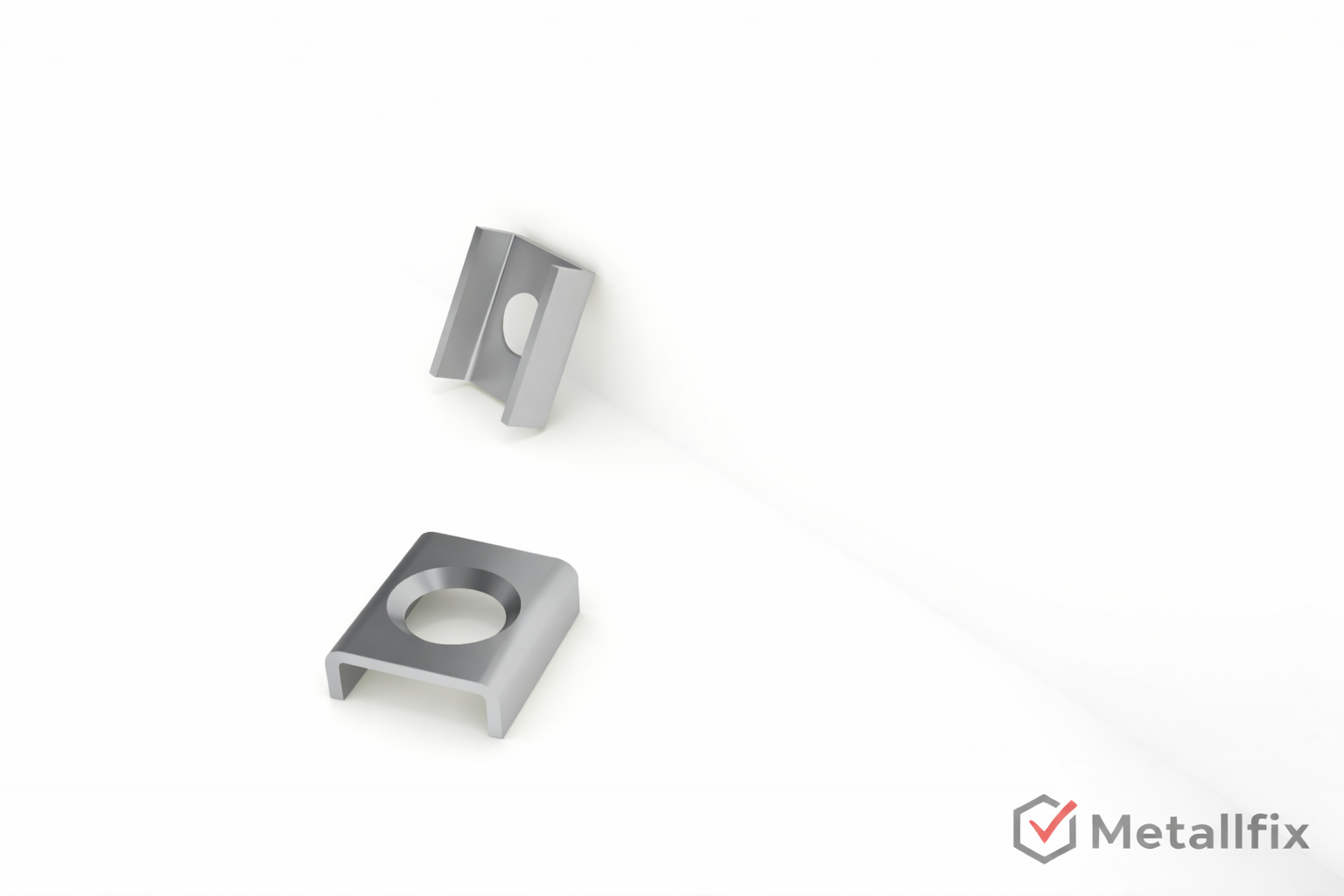

Das Oberteil 23 ist ein präzise gefertigtes Klammeroberteil aus Stahl, das als Oberkomponente innerhalb einer Gitterrostbefestigung eingesetzt wird.
Es ist für die Montage über zwei Füllstäbe ausgelegt und eignet sich speziell für Gitterroste mit einer Maschenweite von mindestens 30 mm sowie einer Füllstabsteilung von maximal 12 mm.

Die definierte Biegekontur und die zentral angeordnete Durchgangsbohrung ermöglichen eine zuverlässige Befestigung am Gitterrost sowie eine sichere Kraftübertragung auf die Unterkonstruktion.
Die Bohrung ist für die Montage mit Senkschrauben mit Innensechskant DIN 7991 M8 ausgelegt und sorgt für eine flächenbündige Verschraubung.

Das Bauteil wird gemäß technischer Zeichnung gefertigt und ist durch seine robuste Bauform ideal für den Einsatz in Industrieanlagen, im Stahlbau, bei Laufstegen, Plattformen sowie in Wartungs- und Servicebereichen geeignet.
Die Ausführung ist feuerverzinkt nach DIN EN ISO 1461 und bietet einen zuverlässigen Korrosionsschutz auch unter anspruchsvollen Umgebungsbedingungen.

⚠️ Hinweis:
Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen und müssen entsprechend dem jeweiligen Anwendungsfall sowie den geltenden gesetzlichen Bestimmungen eingesetzt werden.

2️⃣ Technische Daten

Technische Daten:

• Bauteiltyp: Gitterrostbefestigung – Oberteil
• Bezeichnung: Oberteil 23 / Upper Part 23
• Gitterrosttyp: Pressrost, Schweißpressrost
• Montage: über 2 Füllstäbe
• Maschenweite: 30 × 10 mm
• Mindest-Maschenweite: ≥ 30 mm
• Füllstabsteilung: max. 12 mm
• Material: 1.4571 Edelstahl
• Oberfläche: blank
• Bohrung: passend für Senkschraube DIN 7991 M8 (Innensechskant)
• Fertigung: Stanzen & Biegen
• Ausführung: nach technischer Zeichnung

Staffelpreise für Großmengen verfügbar.
Sonderpreise ab 2.000 Stück auf Anfrage.
Lieferzeiten können je nach Menge und Ausführung abweichen.

Bauteilzeichnung auf Anfrage verfügbar.
